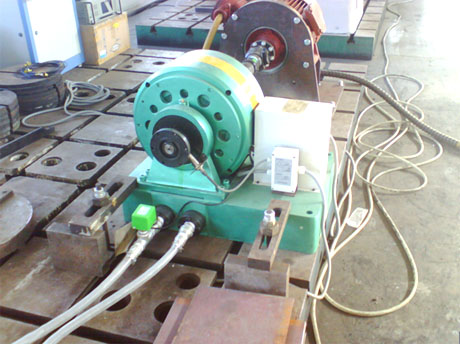

由电涡流测功机的结构可知，感应子主要由旋转部件和摆动部件（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴固定装有一个直流励磁线圈。

当励磁绕组通以直流电流时，其周围便有磁场存在，那么围绕励磁绕组就产生一闭合磁通。很明显，位于绕组左侧的感受应子具有一个极性，右侧具有相反的极性。


旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢体摆动，通过电枢体上的力臂，将制动力传给测量装置。涡电流使涡流环发热，由进入涡流环的冷却水把热量带走，实现功热平衡的能量交换。转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转换成电信号输出。

（1）功率计算                  （2）扭矩计算

     功率P=N.n/10000(千瓦)        M=N.L(牛.米)

     式中N---负荷(牛顿)            式中N--- 负荷(牛顿)

          n---转速（转/分）                  L---计算臂长为0.95493(米)



(注：为了迅速而方便地根据电涡流测功机测力指示值计算制动功率，取测功器砝码臂长0.9738M或它的简单倍值，静校时1Kg砝码显示10N的数据或它的倍值，由此引出计算臂长为0.95493M)
