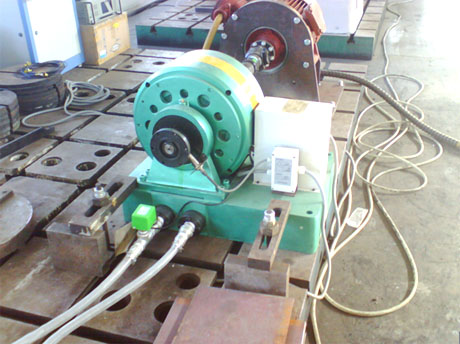

电涡流测功机应先与动力机脱开,以静态校正为依据,新安装的测功器使用前应进行严格校正,以保证测量精确度,以后视使用情况定期进行校正检查。一般为半年左右,特殊情况随时可以进行校正。
校正步骤:首先检查与测功器配套的二次仪表(如功率、油耗、扭矩显示仪),预热30分钟,加配重调节调零电位器,使仪表的扭矩显示(实际为力值)为零。
若不为零可参见电气说明书调整。在测功器壳体装上校正臂并拧紧固定螺栓。电涡流测功器可正反方向吸收功率,两侧均可加砝码标定,实际工作时传感器一般为受拉状态,应在与被测动力机旋转方向一致的侧面加砝码标定,前面提到的加配重是为了让传感器有一个预拉(压)力。
校正臂有效长度设计值为973.8毫米(或是它的简单倍值),此时砝码盘上放1Kg砝码,相应显示值为10牛顿,2Kg显示值为20牛顿……(或是相应的倍值)
在砝码盘上加标准砝码,一次性加到满量程的80%左右进行比例标定(参见电气说明书),使负荷显示值与所加砝码的重量相对应,卸下所加的砝码,负荷表应为零(误差应在许可范围内)。
按次序进行加减载试验(逐渐加至满量程,再依次减砝码到零)使砝码值与数显值对应呈线性关系,反复调整直至达到规定精度,否则应检查测功器的机械装配质量,是否发生机械器件的卡阻现象。扭矩传感器的安装是否正确,传感器是否损坏,电线、电缆、水管、油管是否影响扭矩显示
如果加减砝码时的滞后较大,有的结构可以考虑更换进排水摆动管的“O”形圈,或在“O”形圈上涂些黄油或清洗、更换摆动轴承,排除后再重复以上操作。其它进排水结构,参照同样原理予以排除阻力。当测试范围较小时为了提高测试精度可以仅在此测试范围内校正。
新安装好的测功器第一次调试使用、测功器修理或长期搁置后的第一次使用、在试验中测得的负荷值有疑问或有异常现象、测功器正常的检定周期使用半年至一年后、被试机测试比较重要时,都需进行测功器的负荷校正。测功器校正时所用的砝码精度为国家标准四等精度。
本产品砝码以力值单位N为计量单位,采用标准重力加速度进行标定。由于各地重力加速度不尽相同,但一般情况下重力加速度引起误差极小,可忽略不计。若用户需要更精确标定,可对砝码按用户所在地的重力加速度进行修正。
还需说明,由于测功器在运转时不免有微小振动产生,正是由于这个“振动现象”克服了系统的静摩擦,因而静态校正是能够正确反映
电涡流测功机的“动态”测试结果的。用户完全没有必要为所谓的“动校”而产生疑虑。
