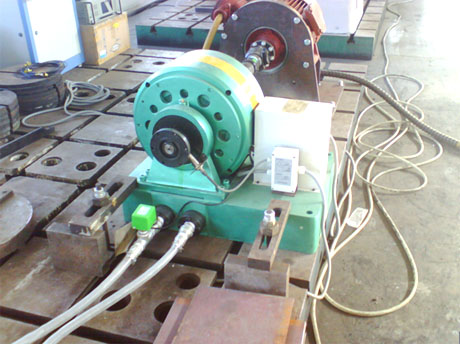

通常咱们都可以由电涡流测功机布局图可知，感到子紧张由旋转部门和摆动部门（电枢和励磁线圈）组成。转子轴上的感到子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。

      当励磁线圈组通以直流电流时，其四周便有磁场存在，那么围绕励磁组就孕育产生一闭合磁通。很明显，位于绕组左侧的感到子具有一个极性，右侧具有相反的极性。

      电涡流测功机旋转时，由于磁密值的周期性变革而孕育产生涡流，此涡流孕育产生的磁场同孕育产生它的磁场相互作用，从而孕育产生与被试机反向的制动力矩，使电枢摆动，议决电枢上的力臂，将制动力传给测量装置。

      被测动力呆板与电磁滑差离合器的输入轴连接，发动电枢旋转，磁极则被安置其上的测力臂掣住，只能在肯定范畴内摆动一角度。

      电涡流测功机共同测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。电涡流测功机略去风摩斲丧等测量误差时，此电磁转矩就等于被测动力呆板的输出转矩。
