江苏测功机 南通测功机 上海测功机 |
|
底盘测功机，又称转鼓试验台，是一种室内试验设备。用以模拟汽车在实际行驶时的阻力，测定汽车的使用性能以及检测汽车的技术状况，诊断汽车故障。底盘测功机既可以用于汽车科学试验，也可以用于维修生产。
底盘测功机多采用钢板弯折整体焊接机身、强度好、外形美观。无需地脚螺栓安装，接线及气源采用接插件连接，安装调试极为方便，尤其对淹水地区必要时了临时吊出。采用单梁气囊举升、举升同步性好、免维修、免加油。主要是用无外载测功仪检测发动机功率，底盘测功机检测汽车的最大输出功率、最高车速。通过底盘测功机检测车辆的最大底盘驱动功率,用以评定车辆的技术状况等级。由滚筒、功率吸收单元、惯性模拟装置组成，用来模拟车辆行驶的道路阻力。
当汽车驱动轮带动测功机滚筒及电涡流制动器转子旋转时,由于磁通密度发生变化使转子表面产生电涡流,该电涡流与磁场相互作用产生反向制动力矩,使定子绕主轴轴线摆动。该制动力矩通过杠杆传递给压力传感器,由压力传感器给出相应的电信号,经处理后则可显示出瞬时驱动力值。
与此同时,底盘测功机的速度传感器给出电信号,经处理可显示瞬时的速度值,经计算机用公式W=F·V计算则可得出瞬时的功率值。 测功机同轴相联，构成测功机—转鼓机组。试验时测功机给转鼓施加阻转矩来模拟车辆在道路行驶时的阻力。
摩托车前轮用“前轮夹持器”夹住，保证车辆前后不能移动左右不会倾倒。试验车辆的正前方安放一个风机，用于冷却车辆。冷却风机的出口风速要求严格跟踪车速（转鼓表面线速度），其电控也是整个系统的一部分，通常由底盘测功机生产厂商配套提供。试验时车辆后轮带动转鼓-测功机旋转。测功机提供阻转矩，使车辆发动机受到的阻力等效于同等工况下在道路试验中受到的阻力；风机的风速跟踪车速，使车辆发动机（还有传动箱、轮胎等）的冷却条件与道路试验等效。这样车辆就可以在底盘测功机上模拟道路行驶。系统还配备了对速度、时间、距离、温度、压力、油耗等项目的测量环节，由计算机进行数据采集和控制。
整个系统协调运转，驾驶员在显示器的提示下按照试验要求驾驶车辆，这样就可以在底盘测功机上进行车辆的性能试验了。例如加速性能、最高车速、燃油消耗、工况排放（要另配排气分析仪）等项目试验。与室外道路试验相比，在底盘测功机上进行车辆试验具有安全、高效和重复性好的优点。汽车用底盘测功机原理相同，也是驱动轮放在转鼓上进行试验。只是转鼓宽，测功机功率大一些。用于加载的测功机是最重要的部件。
测功机（包括其控制系统）的形式、性能、精度直接决定了整套设备的性能和精度。可供利用的测功机主要有3种：电涡流测功机、直流测功机和交流测功机。
从1960年代到1990年代直流测功机是电力测功机的主流。1990年代中期以后随着变频器技术的成熟与进步，交流测功机逐步取代直流测功机发展成为电力测功机的主流 道路模拟理论 功率吸收单元的主要作用是模拟汽车在加速度不变的情况下实际道路负荷和底盘测功机上负荷的差值。

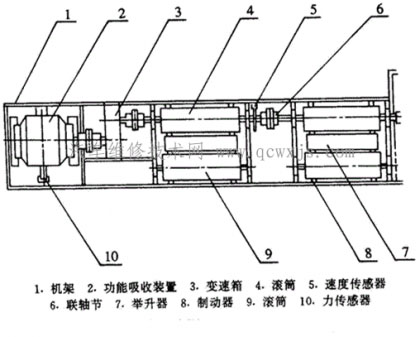

FRL=FW +Ff +Fe +FI =A+BV+CV2 FTloss =a+b V+c V 2 底盘测功机作用 底盘测功机是用于测量汽车驱动轮输出功率、扭矩（或驱动力）和转速（或速度）的专用计量设备。 底盘测功机主要部分为滚筒机构、动力吸收装置、控制与测量系统和辅助装置。有些底盘测功机附加飞轮系统等，还可以测量汽车的加速性能、滑行性能等。 |
|
|
| |
|
