新型电涡流测功机技术参数的变更 |
|
电涡流测功机使用说明书：

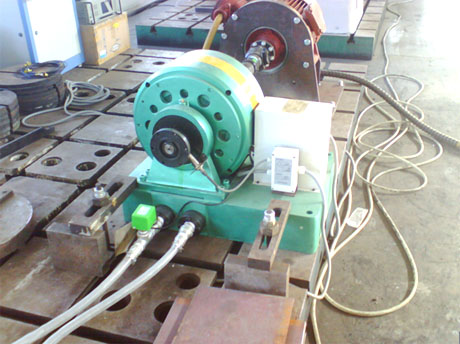

1、 电涡流测功机主要用途 CW 系列电涡流测功机作为一种负载主要是用来测量动力机械各种特性的试验设备。 本机适用于内燃机、中、小型功率电机、汽车传动部件、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。
测功机命名方法如下： CW 系列电涡流测功机为圆柱感应测功机系列。
电涡流测功机主要特点：
结构简单，操作维护方便； 制动力矩大，测试精度高，工作稳定； 转动惯量小，动态响应速度快； 与测控系统配套，可实现自动化操作。
2、电涡流测功机结构与工作原理 CW 系列电涡流测功机由制动器、测力机构和测速装置等几部分组成。 制动器调节原动机的载荷， 并同时把所吸收的原动机功率转换为热能， 经水冷却后带走 热量。 测功机是根据作用力矩与反作用力矩大小相等方向相反的原理来测量扭矩， 因此所测扭 矩可以通过作用在测功器上的旋转力矩（即制动器外壳反力矩）来指示。
电涡流测功机主要由旋转部分（感应体）、摆动部分（电枢和励磁部分）、测力部分和校 正部分组成。
1、感应体形状犹如直齿轮，产生涡流地方 在导磁涡流环的孔壁上。励磁绕组通上直流电后，则围绕励磁绕组产生一个闭合磁通。当感 应体被原动机带动旋转时， 气隙磁密随感应体的旋转而发生周期性变化， 在涡流环孔壁表面 及一定深度范围内将产生涡流电势， 并产生涡流， 该涡流所形成的磁场又与气隙磁场相互作 用，就产生了制动转矩。该转矩通过外环及传力臂传至测力装置上，由力传感器将力的大小 转换成电信号输出，从而达到测转矩的目的。
新型电涡流测功机供水系统：
电涡流测功机所吸收功率所产生的热量除极少部分通过外壳自然散去，绝大部分的热量集中在内部的导磁环组件上。
CW 电涡流测功机结构简图中可以见到，在测功机导磁环组件的后部开有多条供冷却水流动的槽， 来自外部水池的冷却水流过水槽与导磁环组件进行热交换，被加热的水经出水管流回水池，经冷却塔散热后可循环利用。
新型电涡流测功机电涡流测功机在安装时应把与测功机连接的进、出水管预埋在台架基础内， 留出管接头并在进水管上安装一个手动阀门。测功机管路的布置由发动机控制系统平面布置图 冷却水是电涡流测功机工作时的重要安全保障。
新型电涡流测功机安装时一定要把规定尺寸的水管接到测 功机的进、出水口，在进水口串接一只 0~0.1Mpa 电接点压力表，并要试通水，检查供水系 统是否漏水，水压、水流量是否达到规定数值，冷却水报警保护系统是否起作用。电接点压力表的常闭触点，两点分别接到励磁电源插座的①④脚，压力表调至 0.02Mpa 位置即无水时，两触点为导通，有水时并水压超过 0.02Mpa 时两触点为常开。
为保证测功机能长期正常工作，建议在循环水中加入G1 阻垢剂，以防止测功机长期使用后冷却室内结垢影响冷却效果，造成电涡流测功机坏。测功机进水处应安装过滤器，以防异物混入。测功机冷却水应是淡水。 |
|
|
| |
|
