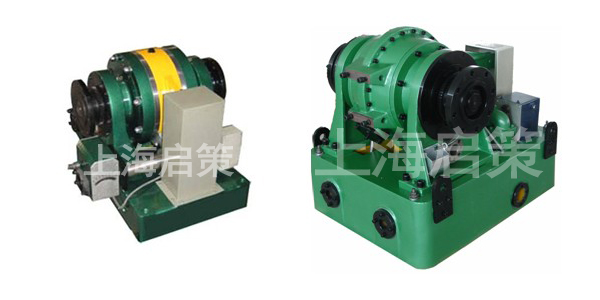

水力测功机是利用水对旋转的转子形成的摩擦力矩吸收并传递动力机械的输出功率的装置。水力测功机的主体为水力制动器，它由转子和外壳组成，外壳由滚动轴承支撑，因而可以自由摆动。固定在外壳上的力臂将作用在外壳上的力矩传递给测力装置。制动器的转子被封闭在外壳内，其间充以水。测功机工作时，水被转子带动获得动量矩并传递给外壳。这样，动力机械加给转子的转矩以同样大小作用于外壳上。动力机械的输出功率则通过水分子间的相互摩擦而变成热能。

  水力测功是针对电力和涡流而言的，只是测功的方式不同，都是用来测试发动机的性能的，原理就是用水给发动机一个阻尼，来测试发动机的某些性能，与电力测功机的区别就是不能做倒拖。


  为了使获得的测试数据真实、精准、有效，请按照下述的方法对水力测功机进行定期的校正。校正的周期如下：新购置的水力测功机，前三个月，次/两周；三个月之后，次/月；在对测试数据有怀疑时或有重要客户参观前，可以适当补加一次校正。


  开启水力测功机智能显示仪SC-2D/E的电源，待显示正常后，用手转动待校正的水力测功机的轴，确认在水力测功机智能显示仪SC-2D/E上有转速数字，以此证明、确认连接的正常。此项确认的目的是指有多个水力测功机共用显示仪和控制仪时，在切换水力测功机转换仪时，有可能会出现切换位置编号上的错误将水力测功机上的被测电机和水力测功机轴上的连接头取下，使水力测功机的轴上无任何物品，以确保水力测功机处于“实际”的零位状态。待机预热3~5分钟，然后进行零位的调整。


  在水力测功机机壳的后面板上，用小一字螺丝刀旋动标有“调零”的电位器，即可达到调零的目的。因为水力测功机智能显示仪的转矩窗口上显示的是绝对值（无正负之分），所以调整电位器使转矩慢慢变小到0后，继续调整有可能会渐渐变大，故接近零位时须谨慎调节。


  调节电位器无顺时针和逆时针之分，以能调整转矩到0为准。将水力测功机配套的标定杆安装在水力测功机的轴上（磁滞和电磁水力测功机如此，如果是涡流或异步水力测功机，则标定杆需要安装在水力测功机的轴套上），两端带小螺丝的面朝上。固定标定杆在水力测功机轴（或轴套）上通常有三种方式：一是由方条形键销定位，间隙较大；二是由螺丝直接顶紧在轴上或扁位；三是由两个螺丝锁死抱紧。此时尽量将标定杆处于水平位置或接近水平的位置，观察水力测功机智能显示仪的转矩窗口，还应该是0。如果是安装标定杆时使用了比较大的力，也有可能会有1~2个字，可以左右都对标定杆施加一个很小的力，在其自然回位后即可自动消除。使用水力测功机控制仪器为水力测功机施加励磁电压，使水力测功机产生制动力矩，一般调到20V左右即可，具体情况以能挂得住砝码为准，可以适当上下调整。

  如果是涡流或异步水力测功机，校正时则不需要励磁电压或启动异步水力测功机控制电源。将配套的砝码用轻质、结实的细绳做一个线耳，线耳的长度一般有 30mm为宜，以便可以挂在标定杆的小螺丝上。值得注意的是：细绳一定要沿标定杆的外沿挂下，且不能使砝码顶在标定杆上，另外砝码的下方不能有带磁性的物品放置。线耳不能选用像铁丝、电线、漆皮线等密度比较大的材质。


  校正时不能出现以下打“X”的情况。将标定杆水平放置，然后使用水力测功机控制仪器施加励磁电压制动，在确认零位已经调整到位后，按照图示的要求将砝码沿标定杆外沿挂下。挂砝码的顺序左右两边不分先后。观察水力测功机智能显示仪SC-2D/E的转矩窗口，其显示值是否与理论值一致？如果一致，则不需要调整；若不一致，水力测功器则需要调整。


  砝码所挂的位置和满度调节的电位器有对应关系，通常是交错进行的，即从一个方向看过去（即以水力测功机轴对向自己或是站在水力测功机的后面），砝码挂在左边，调节靠右边的“右满度”电位器；砝码挂在右边，则调节靠左边的“左满度”电位器。如果调节电位器后显示值无反应，则有可能调节的电位器位置有误或是水力测功机已经有水力测功器问题，需要进一步核实零位和另外一边的满度是否正常。


  左右满度电位器通常是顺时针旋转变大，逆时针旋转变小。调试好一边的满度，取下砝码，观察显示的转矩值，应该为0，如果不是，可以分别轻轻按动标定杆的两端，待其自然停止后即可恢水力测功器复零位。然后按照同样的方法校正另外一边的满度。


  校正完毕，需要先取下砝码，然后再将控制仪器的励磁电压降下为0V。顺序不能反，如果先降下励磁电压，则水力测功机的转子失去制动，砝码由于自重就会落下，有可能砸坏地板或落到脚上伤及操作人员。校正结束，将标定杆和砝码妥善保管；收拾其它物品到其对应的位置。如果有点检表格，请做好记录。

  看到这里了，希望对您有所帮助，了解更多资讯，欢迎您关注我们网站：  水力测功机是利用水对旋转的转子形成的摩擦力矩吸收并传递动力机械的输出功率的装置。水力测功机的主体为水力制动器，它由转子和外壳组成，外壳由滚动轴承支撑，因而可以自由摆动。固定在外壳上的力臂将作用在外壳上的力矩传递给测力装置。制动器的转子被封闭在外壳内，其间充以水。测功机工作时，水被转子带动获得动量矩并传递给外壳。这样，动力机械加给转子的转矩以同样大小作用于外壳上。动力机械的输出功率则通过水分子间的相互摩擦而变成热能。
