1、工作原理

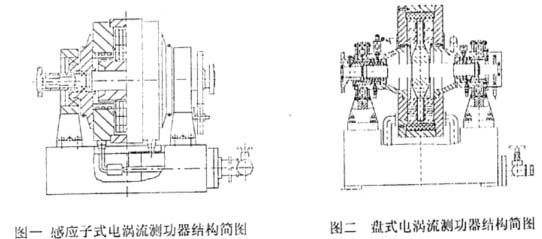

由电涡流测功器结构图可知，感应子主要由旋转部分和摆动部分（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。当励磁线圈组通以直流电流时，其周围便有磁场存在，那么围绕励磁组就产生一闭合磁通。很明显，位于绕组左侧的感应子具有一个极性，右侧具有相反的极性。旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢摆动，通过电枢上的力臂，将制动力传给测量装置。
转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转换成电信号输出。
2、功率计算
（1）功率计算 (2)扭矩计算
功率 P=N.m/10000(Kw) M=N.L(N.m)
式中N—负荷(N) 式中N—负荷
n—转速(rpm/min) L—计算臂长为0.95493米
